差压式流量计是历史悠久，应用广泛的流量测量仪表，由流量测量节流装置、差压变送器(流量计算机)及取压管路等组成，具有结构简单、安装方便、性能稳定，维修量少等优点。可用于现代工业中的液体、蒸汽和气体的流量测量。我公司采用先进的计算方法、精密的加工手段、规范的测量方式设计制造的 MWCY 型流量测量节流装置，品种多、规格全，在石油、化工、环保、电力、轻工、给水、输气等领域都有广泛的应用。

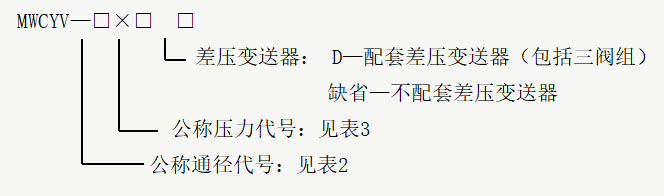

锥形流量计型号如下：
测量参数
锥形流量计应在下述条件下使用：
——25≤D≤600(公称通径D＞600可特殊定做)
——压力等级：PN10—PN160，Class150—Class 2500
——面积比：0.84、0.64、0.54
——精确度等级：0.5、1.0
工况参数
——公称压力：PN10～PN160；Class150～Class2500
——介质温度：-196℃～600℃
——介质类型：气体、蒸汽、液体
工作原理
锥形节流元件（V锥）阻碍介质流动，通过重塑流速曲线，在V锥的前后形成压差。（见图3）

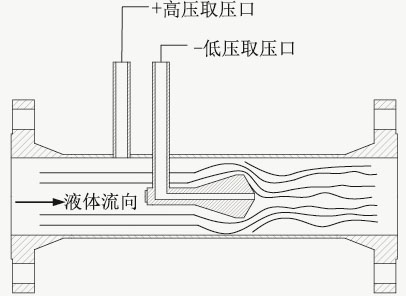

图3 锥形节流装置原理

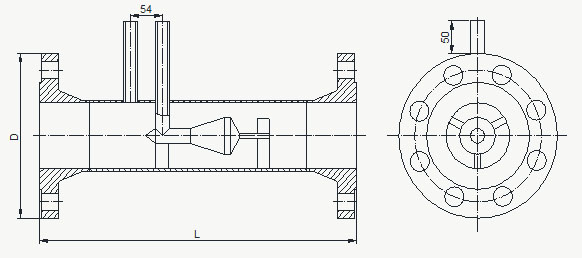

图4 锥形节流装置结构图
PN系列结构尺寸表
|
PN10 |
PN16 |
PN25 |
PN40 |
PN63 |
PN100 |
PN160 |
||||||||
|
|
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
|
…… |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DN25 |
115 |
200 |
115 |
200 |
115 |
200 |
115 |
270 |
140 |
306 |
140 |
306 |
140 |
306 |
|
DN32 |
140 |
200 |
140 |
200 |
140 |
200 |
140 |
290 |
155 |
326 |
155 |
326 |
155 |
326 |
|
DN40 |
150 |
240 |
150 |
240 |
150 |
240 |
150 |
300 |
170 |
334 |
170 |
334 |
170 |
334 |
|
DN50 |
160 |
300 |
165 |
300 |
165 |
300 |
165 |
390 |
180 |
418 |
195 |
418 |
195 |
418 |
|
DN65 |
185 |
320 |
185 |
320 |
185 |
320 |
185 |
430 |
205 |
462 |
220 |
462 |
220 |
462 |
|
DN80 |
200 |
390 |
200 |
390 |
200 |
390 |
200 |
470 |
215 |
498 |
230 |
498 |
230 |
498 |
|
DN100 |
220 |
420 |
220 |
420 |
235 |
420 |
235 |
500 |
250 |
526 |
265 |
526 |
265 |
526 |
|
DN125 |
250 |
500 |
250 |
500 |
270 |
500 |
270 |
540 |
295 |
580 |
315 |
580 |
315 |
580 |
|
DN150 |
285 |
550 |
285 |
550 |
300 |
550 |
300 |
620 |
345 |
640 |
355 |
640 |
355 |
640 |
|
DN200 |
340 |
650 |
340 |
650 |
360 |
650 |
375 |
725 |
415 |
769 |
430 |
769 |
430 |
769 |
|
DN250 |
395 |
700 |
405 |
700 |
425 |
700 |
450 |
835 |
470 |
875 |
505 |
875 |
515 |
875 |
|
DN300 |
445 |
750 |
460 |
750 |
485 |
750 |
515 |
900 |
530 |
950 |
585 |
950 |
585 |
950 |
|
DN350 |
505 |
900 |
520 |
900 |
555 |
900 |
580 |
1120 |
600 |
1170 |
655 |
1170 |
|
|
|
DN400 |
565 |
1050 |
580 |
1050 |
620 |
1050 |
660 |
1300 |
670 |
1350 |
|
|
|
|
|
DN450 |
615 |
1150 |
640 |
1150 |
670 |
1150 |
685 |
1350 |
|
|
|
|
|
|
|
DN500 |
670 |
1260 |
715 |
1260 |
730 |
1260 |
755 |
1400 |
|
|
|
|
|
|
|
DN600 |
780 |
1380 |
840 |
1380 |
845 |
1380 |
890 |
1480 |
|
|
|
|
|
|
|
…… |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Class系列 结构尺寸表
|
Class150 |
Class300 |
Class600 |
Class900 |
Class1500 |
Class2500 |
|
||||||||
|
|
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
|
|
|
…… |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DN25 |
110 |
200 |
125 |
270 |
125 |
270 |
150 |
306 |
150 |
306 |
160 |
338 |
|
|
|
DN32 |
115 |
200 |
135 |
290 |
135 |
290 |
160 |
326 |
160 |
326 |
185 |
350 |
|
|
|
DN40 |
125 |
240 |
155 |
300 |
155 |
300 |
180 |
334 |
180 |
334 |
205 |
390 |
|
|
|
DN50 |
150 |
300 |
165 |
390 |
165 |
390 |
215 |
418 |
215 |
418 |
235 |
468 |
|
|
|
DN65 |
180 |
320 |
190 |
430 |
190 |
430 |
245 |
462 |
245 |
462 |
265 |
538 |
|
|
|
DN80 |
190 |
390 |
210 |
470 |
210 |
470 |
240 |
498 |
265 |
498 |
305 |
600 |
|
|
|
DN100 |
230 |
420 |
255 |
500 |
275 |
500 |
290 |
526 |
310 |
526 |
355 |
442 |
|
|
|
DN125 |
255 |
500 |
280 |
540 |
330 |
540 |
350 |
580 |
375 |
580 |
420 |
726 |
|
|
|
DN150 |
280 |
550 |
320 |
620 |
355 |
620 |
380 |
640 |
395 |
701 |
485 |
905 |
|
|
|
DN200 |
345 |
650 |
380 |
725 |
420 |
725 |
470 |
769 |
485 |
867 |
550 |
697 |
|
|
|
DN250 |
405 |
700 |
445 |
835 |
510 |
835 |
545 |
875 |
585 |
915 |
675 |
1245 |
|
|
|
DN300 |
485 |
750 |
520 |
900 |
560 |
900 |
610 |
950 |
675 |
1116 |
760 |
1478 |
|
|
|
DN350 |
535 |
900 |
585 |
1120 |
605 |
1120 |
640 |
1170 |
750 |
1340 |
|
|
|
|
|
DN400 |
595 |
1050 |
650 |
1300 |
685 |
1300 |
705 |
1350 |
825 |
1540 |
|
|
|
|
|
DN450 |
635 |
1150 |
710 |
1350 |
745 |
1350 |
785 |
1540 |
915 |
1736 |
|
|
|
|
|
DN500 |
700 |
1260 |
775 |
1400 |
815 |
1400 |
855 |
1616 |
985 |
1832 |
|
|
|
|
|
DN600 |
815 |
1380 |
915 |
1480 |
940 |
1480 |
1040 |
1764 |
1170 |
1992 |
|
|
|
|
|
…… |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 孔板喷嘴类流量计订货参数表 | 项目文件号 | 专业文件号 | |||
| LPEC'S | |||||
| 顾客要求 Client's | |||||
| 概况 General | 仪表名称 Instrument Name | ||||
| 位号 Tag Number | 流程图号 P &ID No. | ||||
| 检测位置 Service | |||||
| 工艺管线尺寸 Pipe Size mm | 外径/内径O.DID | ||||
| 工艺管道材质 Pipe Mat'l | 管道等级 Pipe Class | ||||
| 操作条件 Process Con dition | 介质名称 Fluid | 介质状态 Phase | |||
| 操作压力 Oper. Press. Mpa(G) | 设计压力 Des. Press. Mpa(G) | ||||
| 操作温度 Oper. Temp. ℃ | 设计温度 Des. Temp. ℃ | ||||
|
流量 Flow R（液体 Liquid kg/h 气体 Gas Nm³/h 蒸汽 STM kg/h ） |
最大MaxFlow | ||||
|
正常NorFlow |
|||||
|
最小MinFlow |
|||||
| 操作密度 Oper. Density Kg/m3 | 标准密度 Std.Density Kg/Nm3 | ||||
| 运动粘度 Kin. Visco.(mm2/s) | 动力粘度 Dyn. Visco.(mPas) | ||||
| 等熵指数 Cp/Cv | 压缩系数 Com. Factor | ||||
| 相对湿度 Relative Humidity | 分子量 Molecular Weight | ||||
| 饱和蒸汽压 Vap. Press Mpa (G) | 饱和蒸汽密度 Vap.Dens. kg/m3 | ||||
| 固体名称 Solid Name. | 固体含量 Solid Mass Cont. | ||||
| 最大允许压力损失 Max. Allow Press. Drop | |||||
| 计算数据 Calculation Data | 计算标准 Calculation Standard | ||||
| 满刻度流量 Flowmeter Scale | 单位 Unit | ||||
| 满刻度差压 Full Scale Diff. Press. kPa | |||||
| 最大流量雷诺数 Re | 正常流量雷诺数 Re | ||||
| 最小流量雷诺数 Re | 流出系数 C | ||||
| 可膨胀性系数 ε Expansibility | 不确定度% Uncertainty | ||||
| 直径比 Beta Ratio (d/D) β | |||||
| 节流孔或喉部直径 Bore Diam. (d) @20℃. mm | |||||
| 1/4圆半径或偏心度 Quarter Circle Radius or eccentric distance mm | |||||
| 圆缺高度 Segmental High mm | 圆缺面积比 | ||||
| 最小流量限制 Flow Min. limit | |||||
| 全量程长期稳定压降 Full Scale Pressure Loss kPa | |||||
| 节流元件 Orifice Plate | 元件类型 Type | ||||
| 材质 Mat'l | 孔板厚度 Plate Thickness mm | ||||
| 取压/法兰 Orifice/Flange | 公称压力 Press.Rating MPa(G) | 公称直径 Nominal Size(mm) | |||
| 过程连接形式 Proc.Conn.Type | 法兰密封面 Facing | ||||
| 法兰材质 Flange Mat'l | 法兰内径 I.D(mm) | ||||
| 垫片 Gasket | 吹扫垫片 Gasket for purge | ||||
| 全螺纹螺柱/螺母材质 Bolt/Nut M | 螺柱/螺母制造标准 | ||||
| 取压方式 TapsType | 取压口尺寸 Taps Size | ||||
| 取压方位 Taps Orientation | 直管段 Meter Run | ||||
| 取压短节 Tape Nipple | |||||
| 其他 Miscell | 推荐制造商 Manufacturer | ||||
| 型号 Model | |||||
| 请购单编号 Requisition No. | |||||
| 说明 Note： | |||||
