楔形流量计

差压式流量计是历史悠久，应用广泛的流量测量仪表，由流量测量节流装置、差压变送器(流量计算机)及取压管路等组成，具有结构简单、安装方便、性能稳定，维修量少等优点。可用于现代工业中的液体、蒸汽和气体的流量测量。我公司采用先进的计算方法、精密的加工手段、规范的测量方式设计制造的 MWCY 型流量测量节流装置，品种多、规格全，在石油、化工、环保、电力、轻工、给水、输气等领域都有广泛的应用。

公司动态

2026.06.01

VNER 顺利完成多批海外工业项目仪表订单发运

随着能源、石化、水处理及流程工业领域，工业投资持续扩张，微浪（VNER）近期已完成多批面向多地客户的国际订单发运工作。本次出货品类覆盖全系流量测量成套方案，彰显微浪海外市场版图稳步拓展，同时践行高效稳妥的项目交付服务承诺。精益生产管控，保障准时交付近段时间以来，微浪生产、质检、物流多部门协同联动，批量完成多份海外订单的产品生产、出厂检测、封装打包与排单发运全流程作业。本次发运货品包含多款流量...

查看更多
行业动态

2026.02.01

远程饱和蒸汽监测数字化物联网解决方案

饱和蒸汽远程监测数字化物联网解决方案智能数据采集｜超低功耗设计｜专为无人值守工业场景打造在众多工业领域中，饱和蒸汽是生产工艺、供暖换热与能源管控不可或缺的公用介质。但蒸汽管道常铺设于高空、偏远点位，现场无法外接供电，人工定期巡检效率低下、管理难度大。微浪（VNER）MA80T 型涡街式数字化蒸汽监测整套方案，依托低功耗工业物联网无线架构，实现蒸汽流量稳定在线监测。无需人员频繁到场抄表，即可将...

查看更多
行业动态

2026.01.15

高精度电磁流量计，是否是导电液体计量的方案？

法拉第定律如何驱动电磁流量计工作？想要了解 VE11 系列流量计的高精度优势，就要从其底层工作原理说起。电磁流量计依托法拉第电磁感应定律实现计量，但这一物理原理是如何转化为控制面板上可视的数字读数的？ VE11 高精度电磁流量计会在测量管内部生成稳定可控的磁场。当导电液体或浆体介质穿过该磁场时，介质会感应出与流体流速成正比的电压信号。高灵敏度电极捕捉该电压信号，并换算为精准的体积流量。由于感应...

查看更多
展会新闻

2025.04.24

伊斯坦布尔石油展邀请函

查看更多
展会新闻

2025.04.18

2024年新加坡亚洲国际海事油气展

查看更多
展会新闻

2025.04.18

2024 俄罗斯国际石油天然气展览会

查看更多

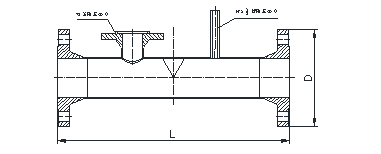

	PN10		PN16		PN25		PN40		PN63		PN100		PN160
	D	L	D	L	D	L	D	L	D	L	D	L	D	L
……
DN25	115	500	115	500	115	500	115	500	140	500	140	500	140	500
DN32	140	500	140	500	140	500	140	500	155	500	155	500	155	500
DN40	150	500	150	500	150	500	150	500	170	500	170	500	170	500
DN50	160	500	165	500	165	500	165	500	180	500	195	500	195	500
DN65	185	500	185	500	185	500	185	500	205	500	220	500	220	500
DN80	200	700	200	700	200	700	200	700	215	700	230	700	230	700
DN100	220	700	220	700	235	700	235	700	250	700	265	700	265	700
DN125	250	800	250	800	270	800	270	800	295	800	315	800	315	800
DN150	285	800	285	800	300	800	300	800	345	800	355	800	355	800
DN200	340	900	340	900	360	900	375	900	415	900	430	900	430	900
DN250	395	900	405	900	425	900	450	900	470	900	505	900	515	900
DN300	445	1100	460	1100	485	1100	515	1100	530	1100	585	1100	1100	1100
DN350	505	1100	520	1100	555	1100	580	1100	600	1100	655	1100
DN400	565	1200	580	1200	620	1200	660	1200	670	1200
DN450	615	1200	640	1200	670	1200	685	1200
DN500	670	1400	715	1400	730	1400	755	1400
DN600	780	1600	840	1600	845	1600	890	1600
……

	Class150		Class300		Class600		Class900		Class1500		Class2500
	D	L	D	L	D	L	D	L	D	L	D	L
……
DN25	110	500	125	500	125	500	150	500	150	500	160	500
DN32	115	500	135	500	135	500	160	500	160	500	185	500
DN40	125	500	155	500	155	500	180	500	180	500	205	500
DN50	150	500	165	500	165	500	215	500	215	500	235	500
DN65	180	500	190	500	190	500	245	500	245	500	265	500
DN80	190	700	210	700	210	700	240	700	265	700	305	700
DN100	230	700	255	700	275	700	290	700	310	700	355	700
DN125	255	800	280	800	330	800	350	800	375	800	420	800
DN150	280	800	320	800	355	800	380	800	395	800	485	800
DN200	345	900	380	900	420	900	470	900	485	900	550	900
DN250	405	900	445	900	510	900	545	900	585	900	675	900
DN300	485	1100	520	1100	560	1100	610	1100	675	1100	760	1100
DN350	535	1100	585	1100	605	1100	640	1100	750	1100
DN400	595	1200	650	1200	685	1200	705	1200	825	1200
DN450	635	1200	710	1200	745	1200	785	1200	915	1200
DN500	700	1400	775	1400	815	1400	855	1400	985	1400
DN600	815	1600	915	1600	940	1600	1040	1600	1170	1600
……

	孔板喷嘴类流量计订货参数表			项目文件号	专业文件号
			LPEC'S
			顾客要求 Client's
概况 General	仪表名称 Instrument Name
	位号 Tag Number	流程图号 P &ID No.
	检测位置 Service
	工艺管线尺寸 Pipe Size mm	外径/内径O.DID
	工艺管道材质 Pipe Mat'l	管道等级 Pipe Class
操作条件 Process Con dition	介质名称 Fluid	介质状态 Phase
	操作压力 Oper. Press. Mpa(G)	设计压力 Des. Press. Mpa(G)
	操作温度 Oper. Temp. ℃	设计温度 Des. Temp. ℃
	流量 Flow R（液体 Liquid kg/h 气体 Gas Nm³/h 蒸汽 STM kg/h ）	最大MaxFlow
		正常NorFlow
		最小MinFlow
	操作密度 Oper. Density Kg/m3	标准密度 Std.Density Kg/Nm3
	运动粘度 Kin. Visco.(mm2/s)	动力粘度 Dyn. Visco.(mPas)
	等熵指数 Cp/Cv	压缩系数 Com. Factor
	相对湿度 Relative Humidity	分子量 Molecular Weight
	饱和蒸汽压 Vap. Press Mpa (G)	饱和蒸汽密度 Vap.Dens. kg/m3
	固体名称 Solid Name.	固体含量 Solid Mass Cont.
	最大允许压力损失 Max. Allow Press. Drop
计算数据 Calculation Data	计算标准 Calculation Standard
	满刻度流量 Flowmeter Scale	单位 Unit
	满刻度差压 Full Scale Diff. Press. kPa
	最大流量雷诺数 Re	正常流量雷诺数 Re
	最小流量雷诺数 Re	流出系数 C
	可膨胀性系数 ε Expansibility	不确定度% Uncertainty
	直径比 Beta Ratio (d/D) β
	节流孔或喉部直径 Bore Diam. (d) @20℃. mm
	1/4圆半径或偏心度 Quarter Circle Radius or eccentric distance mm
	圆缺高度 Segmental High mm	圆缺面积比
	最小流量限制 Flow Min. limit
	全量程长期稳定压降 Full Scale Pressure Loss kPa
节流元件 Orifice Plate	元件类型 Type
节流元件 Orifice Plate	材质 Mat'l	孔板厚度 Plate Thickness mm
取压/法兰 Orifice/Flange	公称压力 Press.Rating MPa(G)	公称直径 Nominal Size(mm)
	过程连接形式 Proc.Conn.Type	法兰密封面 Facing
	法兰材质 Flange Mat'l	法兰内径 I.D(mm)
	垫片 Gasket	吹扫垫片 Gasket for purge
	全螺纹螺柱/螺母材质 Bolt/Nut M	螺柱/螺母制造标准
	取压方式 TapsType	取压口尺寸 Taps Size
	取压方位 Taps Orientation	直管段 Meter Run
	取压短节 Tape Nipple
其他 Miscell	推荐制造商 Manufacturer
	型号 Model
	请购单编号 Requisition No.
说明 Note：
