孔板、喷嘴类节流装置

差压式流量计是历史悠久，应用广泛的流量测量仪表，由流量测量节流装置、差压变送器(流量计算机)及取压管路等组成，具有结构简单、安装方便、性能稳定，维修量少等优点。可用于现代工业中的液体、蒸汽和气体的流量测量。我公司采用先进的计算方法、精密的加工手段、规范的测量方式设计制造的 MWCY 型流量测量节流装置，品种多、规格全，在石油、化工、环保、电力、轻工、给水、输气等领域都有广泛的应用。

公司动态

2026.06.01

VNER 顺利完成多批海外工业项目仪表订单发运

随着能源、石化、水处理及流程工业领域，工业投资持续扩张，微浪（VNER）近期已完成多批面向多地客户的国际订单发运工作。本次出货品类覆盖全系流量测量成套方案，彰显微浪海外市场版图稳步拓展，同时践行高效稳妥的项目交付服务承诺。精益生产管控，保障准时交付近段时间以来，微浪生产、质检、物流多部门协同联动，批量完成多份海外订单的产品生产、出厂检测、封装打包与排单发运全流程作业。本次发运货品包含多款流量...

查看更多
行业动态

2026.02.01

远程饱和蒸汽监测数字化物联网解决方案

饱和蒸汽远程监测数字化物联网解决方案智能数据采集｜超低功耗设计｜专为无人值守工业场景打造在众多工业领域中，饱和蒸汽是生产工艺、供暖换热与能源管控不可或缺的公用介质。但蒸汽管道常铺设于高空、偏远点位，现场无法外接供电，人工定期巡检效率低下、管理难度大。微浪（VNER）MA80T 型涡街式数字化蒸汽监测整套方案，依托低功耗工业物联网无线架构，实现蒸汽流量稳定在线监测。无需人员频繁到场抄表，即可将...

查看更多
行业动态

2026.01.15

高精度电磁流量计，是否是导电液体计量的方案？

法拉第定律如何驱动电磁流量计工作？想要了解 VE11 系列流量计的高精度优势，就要从其底层工作原理说起。电磁流量计依托法拉第电磁感应定律实现计量，但这一物理原理是如何转化为控制面板上可视的数字读数的？ VE11 高精度电磁流量计会在测量管内部生成稳定可控的磁场。当导电液体或浆体介质穿过该磁场时，介质会感应出与流体流速成正比的电压信号。高灵敏度电极捕捉该电压信号，并换算为精准的体积流量。由于感应...

查看更多
展会新闻

2025.04.24

伊斯坦布尔石油展邀请函

查看更多
展会新闻

2025.04.18

2024年新加坡亚洲国际海事油气展

查看更多
展会新闻

2025.04.18

2024 俄罗斯国际石油天然气展览会

查看更多

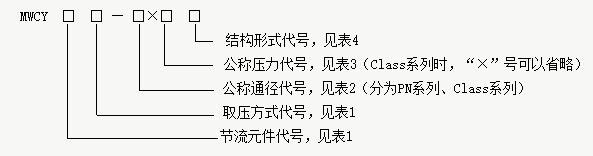

取压方式及代号/节流元件及代号			法兰取压	角接环室取压	角接钻孔取压	径距取压（D—D）
取压方式及代号/节流元件及代号			F	H	Z	D
标准型	孔板	B	BF	BH	BZ	BD
	ISA1932喷嘴	P		PH	PZ
	长颈喷嘴	C				CD
	文丘里喷嘴	L		LH	LZ

非标准型	1/4圆孔板	H	HF	HH	HZ
	锥形入口孔板	Z		ZH	ZZ
	圆缺孔板	Q	QF
	偏心孔板	N			NZ
	小管径孔板	X		XH

公称尺寸	DN	15	20	25	32	40	50	65	80	100
代号		15	20	25	32	40	50	65	80	100
公称尺寸	DN	125	150	200	250	300	350	400	450	500
代号		125	150	200	250	300	350	400	450	500
公称尺寸	DN	600	700	800	900	1000	1200	1400	1600	1800
代号		600	700	800	900	1000	1200	(1400)	(1600)	(1800)
公称尺寸	DN	2000	2200	2400	2600	2800	3000
代号		2000	2200	2400	2600	2800	3000

公称尺寸	NPS	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4
代号		01	02	1	03	04	2	06	3	4
公称尺寸	NPS	5	6	8	10	12	14	16	18	20
代号		5	6	8	10	12	14	16	18	20
公称尺寸	NPS	24	28	32	36	40	48	56	64	72
代号		24	28	32	36	40	48	56	64	72
公称尺寸	NPS	80	88	96	104	112	120
代号		80	88	96	104	112	120

	PN系列（bar）							Class系列
公称压力	10	16	25	40	63	100	160	150	300	600	900	1500	2500
代号	10	16	25	40	63	100	160	A	B	C	D	E	F

代号	结构形式（构成）	结构示意图
无	节流元件 (名称见表1)

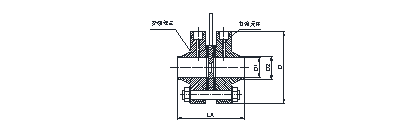

A 型	节流元件安装法兰

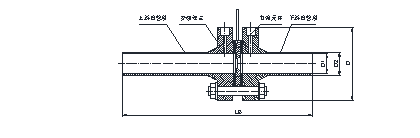

B 型	节流元件安装法兰上游直管段下游直管段

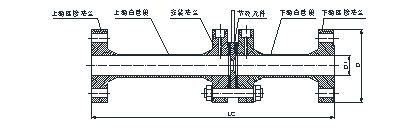

C 型	节流元件安装法兰上游直管段下游直管段上游连接法兰下游连接法兰

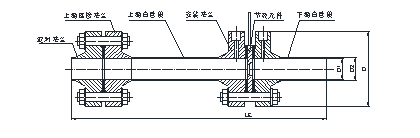

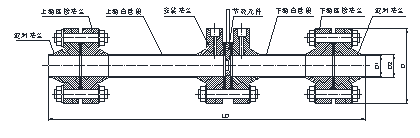

D 型	节流元件安装法兰上游直管段下游直管段上游连接法兰下游连接法兰配对法兰
E 型	节流元件安装法兰上游直管段下游直管段上游连接法兰配对法兰

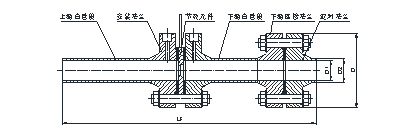

F 型	节流元件安装法兰上游直管段下游直管段下游连接法兰配对法兰

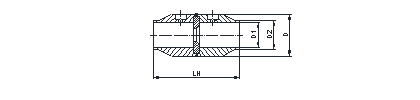

H 型	焊接结构

节流装置类型		主要技术参数
孔板	MWCYB□—□×□□	采用角接或D—1/2D取压时： d≥12.5 50≤D≤1000 0.1≤β≤0.75 当0.1≤β≤0.56时，ReD＞5000 当β＞0.56时，ReD＞16000β2	采用法兰取压时： d≥12.5 50≤D≤1000 0.1≤β≤0.75 ReD≥5000且 ReD≥170β2D
ISA1932喷嘴	MWCYP□—□×□□	50≤D≤500 0.3≤β≤0.8 当0.3≤β≤0.44时，7×104≤ReD≤107 当0.44≤β≤0.8时，2×104≤ReD≤107
长颈喷嘴	MWCYC□—□×□□	50≤D≤630 0.2≤β≤0.8 104≤ReD≤107 Ra/D≤3.2×10-4(上游直管段)
文丘里喷嘴	MWCYL□—□×□□	d≥50 65≤D≤500 0.316≤β≤0.775 1.5×105≤ReD≤2×106
1/4圆孔板	MWCYH□—□×□□	d≥15 D≤500 0.245≤β≤0.6 0.046≤Cβ2(1-β4)-0.5≤0.326 ReDmin≤ReD≤105β ReDmin=1000β+9.4×106(β-0.24)8
锥形入口孔板	MWCYZ□—□×□□	d＞6 25≤D≤500 0.1≤β≤0.316 0.007≤Cβ2(1-β4)-0.5≤0.074 80≤ReD≤2×105β
圆缺孔板	MWCYQ□—□×□□	100≤D≤350时，0.3≤β≤0.8，ReD＞80D 125≤D≤350时，ReD＞10000 100≤D≤125时，ReD无上限
偏心孔板	MWCYN□—□×□□	d≥50 100≤D≤1000 0.46≤β≤0.84 0.136≤Cβ2(1-β4)0.5≤0.423 2×105β2≤ReD≤106β
小管径孔板	MWCYX□—□×□□	25≤D≤50 0.23≤β≤0.7 0.032≤Cβ2(1-β4)-0.5≤0.35 当0.23≤β≤0.5时，ReD≥40000β2 当0.5≤β≤0.7时，ReD≥104

公称通径	结构尺寸								备注
公称通径	D	LA	LB	LC	LD	LE	LF	LH	备注
……
25	115	128	503	583	669	586	586	120
32	140	132	612	696	786	699	699	130
40	150	138	738	828	924	831	831	140
50	165	139	889	979	1075	982	982	150
65	185	140	1115	1205	1301	1208	1208	150
80	200	146	1346	1446	1552	1449	1449	160
100	220	151	1651	1755	1865	1758	1758	200
125	250	155	2030	2140	2256	2143	2143	220
150	285	156	2406	2516	2632	2519	2519	250
200	340	168	3168	3292	3422	3295	3295	280
250	395	183	3183	3323	3469	3326	3326	300
300	445	201	3201	3357	3519	3360	3360	350
350	505	212	3212	3376	3546	3379	3379	400
400	565	220	3220	3390	3566	3393	3393	450
450	615	223	3223	3397	3577	3400	3400	500
500	670	231	3231	3411	3597	3414	3414	550
600	780	246	3246	3436	3632	3439	3439	650
……

	孔板喷嘴类流量计订货参数表			项目文件号	专业文件号
			LPEC'S
			顾客要求 Client's
概况 General	仪表名称 Instrument Name
	位号 Tag Number	流程图号 P &ID No.
	检测位置 Service
	工艺管线尺寸 Pipe Size mm	外径/内径O.DID
	工艺管道材质 Pipe Mat'l	管道等级 Pipe Class
操作条件 Process Con dition	介质名称 Fluid	介质状态 Phase
	操作压力 Oper. Press. Mpa(G)	设计压力 Des. Press. Mpa(G)
	操作温度 Oper. Temp. ℃	设计温度 Des. Temp. ℃
	流量 Flow R（液体 Liquid kg/h 气体 Gas Nm³/h 蒸汽 STM kg/h ）	最大MaxFlow
		正常NorFlow
		最小MinFlow
	操作密度 Oper. Density Kg/m3	标准密度 Std.Density Kg/Nm3
	运动粘度 Kin. Visco.(mm2/s)	动力粘度 Dyn. Visco.(mPas)
	等熵指数 Cp/Cv	压缩系数 Com. Factor
	相对湿度 Relative Humidity	分子量 Molecular Weight
	饱和蒸汽压 Vap. Press Mpa (G)	饱和蒸汽密度 Vap.Dens. kg/m3
	固体名称 Solid Name.	固体含量 Solid Mass Cont.
	最大允许压力损失 Max. Allow Press. Drop
计算数据 Calculation Data	计算标准 Calculation Standard
	满刻度流量 Flowmeter Scale	单位 Unit
	满刻度差压 Full Scale Diff. Press. kPa
	最大流量雷诺数 Re	正常流量雷诺数 Re
	最小流量雷诺数 Re	流出系数 C
	可膨胀性系数 ε Expansibility	不确定度% Uncertainty
	直径比 Beta Ratio (d/D) β
	节流孔或喉部直径 Bore Diam. (d) @20℃. mm
	1/4圆半径或偏心度 Quarter Circle Radius or eccentric distance mm
	圆缺高度 Segmental High mm	圆缺面积比
	最小流量限制 Flow Min. limit
	全量程长期稳定压降 Full Scale Pressure Loss kPa
节流元件 Orifice Plate	元件类型 Type
节流元件 Orifice Plate	材质 Mat'l	孔板厚度 Plate Thickness mm
取压/法兰 Orifice/Flange	公称压力 Press.Rating MPa(G)	公称直径 Nominal Size(mm)
	过程连接形式 Proc.Conn.Type	法兰密封面 Facing
	法兰材质 Flange Mat'l	法兰内径 I.D(mm)
	垫片 Gasket	吹扫垫片 Gasket for purge
	全螺纹螺柱/螺母材质 Bolt/Nut M	螺柱/螺母制造标准
	取压方式 TapsType	取压口尺寸 Taps Size
	取压方位 Taps Orientation	直管段 Meter Run
	取压短节 Tape Nipple
其他 Miscell	推荐制造商 Manufacturer
	型号 Model
	请购单编号 Requisition No.
说明 Note：

公称通径	结构尺寸								备注
公称通径	D	LA	LB	LC	LD	LE	LF	LH	备注
……
25	115	128	503	583	669	586	586	120
32	140	132	612	696	786	699	699	130
40	150	138	738	828	924	831	831	140
50	165	141	891	987	1089	990	990	150
65	185	146	1121	1225	1335	1228	1228	150
80	200	154	1354	1470	1592	1473	1473	160
100	235	169	1669	1799	1935	1802	1802	200
125	270	173	2048	2184	2326	2187	2187	220
150	300	184	2434	2584	2740	2587	2587	250
200	360	192	3192	3352	3518	3355	3355	280
250	425	207	3207	3383	3565	3386	3386	300
300	485	213	3213	3397	3587	3400	3400	350
350	555	224	3224	3424	3630	3427	3427	400
400	620	246	3246	3466	3692	3692	3469	450
450	670	249	3249	3469	3695	3472	3472	500
500	730	281	3281	3531	3787	3534	3534	550
600	845	286	3286	3536	3792	3539	3539	650
……

公称通径	结构尺寸								备注
公称通径	D	LA	LB	LC	LD	LE	LF	LH	备注
……
25	115	128	503	583	669	586	586	120
32	140	132	612	969	786	699	699	130
40	150	138	738	828	924	831	831	140
50	165	141	891	987	1089	990	990	150
65	185	146	1121	1225	1335	1228	1228	150
80	200	154	1354	1470	1592	1473	1473	160
100	235	169	1669	1799	1935	1802	1802	200
125	270	183	2058	2194	2336	2197	2197	220
150	300	184	2434	2584	2740	2587	2587	250
200	375	200	3200	3376	3558	3379	3379	280
250	450	229	3229	3439	3655	3442	3442	300
300	515	251	3251	3481	3717	3484	3484	350
350	580	274	3274	3524	3780	3527	3527	400
400	660	296	3296	3566	3842	3569	3569	450
450	685	299	3299	3569	3845	3572	3572	500
500	755	311	3311	3591	3877	3594	3594	550
600	890	336	3336	3636	3942	3639	3639	650
……

公称通径	结构尺寸								备注
公称通径	D	LA	LB	LC	LD	LE	LF	LH	备注
……
25	140	152	527	643	765	646	646	120
32	155	156	636	756	882	759	759	130
40	170	156	756	880	1010	883	883	140
50	180	157	907	1031	1161	1034	1034	150
65	205	170	1145	1281	1423	1284	1284	150
80	215	174	1374	1518	1668	1521	1521	160
100	250	183	1683	1839	2001	1842	1842	200
125	295	197	2072	2248	2430	2251	2251	220
150	345	208	2458	2648	2844	2651	2651	250
200	415	236	3236	3456	3682	3459	3459	280
250	470	269	3269	3519	3775	3522	3522	300
300	530	301	3301	3581	3867	3584	3584	350
350	600	324	3324	3624	3930	3627	3627	400
400	670	346	3346	3666	3992	3669	3669	450
……

公称通径	结构尺寸								备注
公称通径	D	LA	LB	LC	LD	LE	LF	LH	备注
……
25	140	152	527	643	765	646	646	120
32	155	156	636	756	882	759	759	130
40	170	156	756	880	1010	883	883	140
50	195	165	915	1051	1193	1054	1054	150
65	220	178	1153	1305	1463	1308	1308	150
80	230	178	1378	1534	1696	1537	1537	160
100	265	195	1695	1875	2061	1878	1878	200
125	315	223	2098	2308	2524	2311	2311	220
150	355	244	2494	2724	2960	2727	2727	250
200	430	276	3276	3536	3802	3539	3539	280
250	505	333	3333	3647	3967	3650	3650	300
300	585	361	3361	3701	4047	3704	3704	350
350	655	338	3338	3716	4100	3719	3719	400
……
