旋进旋涡流量计

• 液晶点阵显示，直观明了。有中英文两种版本，供用户选择。
• 具有软件频谱分析功能，不仅可以宽量程测量流量，而且也提高了仪表抗干扰能力。
• 标配304不锈钢，支持定制材质。可做碳化钨涂层，耐磨抗冲刷，适高磨损场景。
• 无机械转动部件，不易腐蚀，可靠度高、稳定性好，长期工作无需维护。
• 采用微功耗设计，整机功耗在1W以内，既能用内电池长期供电运行，又可由外电源供电运行。
• 抗振动干扰技术:采用模态分析传感器＋自适应滤波电路，有效抑制≤2g振动干扰。
• 具备多种补偿方式可供用户选择:温度和压力自动检测补偿、同时基准状态的压力值和温度值可由用户设定，满足了不同领域的需要。按流量频率信号，可将仪表系数分十段自动进行线性修正，可根据用户需要提高仪表的计量精度。
• 具备启停记录、日记录、定时间间隔记录三种记录可选择。
• 无直管段安装要求:对上下游流场无特殊要求，流量计表头可180°旋转，安装使用简单方便。

1. 公称口径（mm）：
满管式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400。

2. 准确度（±%）：
液体—优于0.5
气体—优于1.0

3. 起测流速（m/s）：
液体0.3m/s以上
气体1.0 m/s以上
蒸汽0.5m/s以上

4. 连接方式：
法兰连接型：
国标GB        用于国标管道（GB/T 9124）
DIN标准       用于欧洲进口设备配套管道或DIN标准管道（HG/T 20592，尺寸同国标）
ANSI标准     用于美国进口设备配套管道或ANSI标准管道（ANSI B16.5；HG/T 20615）

5. 公称压力：
PN 1.0MPa，1.6MPa，2.5MPa，4.0MPa，PN63以上需要定制，最大不超过30MPa。
ANSI 150lbs，300lbs，600lbs，900lbs以上需要定制，最大不超过30MPa。

6. 本体，旋涡发生体，检测探头材料：
304              用于常规低腐蚀介质  （标准供货）
316              用于常规腐蚀介质
316L            用于食品等介质
哈氏合金     用于高腐蚀性介质
钛合金         用于高腐蚀性介质
其他             可根据介质做定制

7. 适用介质：
气体：空气、氧气、氮气、天然气、液化气、氨气等各种气体
液体：水、轻油、液化石油、酸液、碱液等各种化工液体
蒸汽：饱和蒸汽和过热蒸汽

8. 介质温度（℃）：
（-180~250）℃    用于普通低温及常温介质
（-40~400）℃      用于液体、气体、饱和蒸汽和过热蒸汽

9. 输出信号：
SA80T    标准电流信号：与瞬时流量成线性比例的（4-20）mA标准电流信号（二线制）；可定制无线传输信号。
带现场显示，同时显示瞬时流量、累积流量，温压一体型还可显示介质的温度和压力。

10. 通讯协议：
HART协议、 RS485 、FF协议

11. 供电电源：
SA80T 流量变送器，DC18~26V，本安型DC20~26V，可同时支持 24VDC 和 3.6V 锂电池供电。

12. 电气接口：
M20×1.5，1/2NPT（F）

13. 防爆标志：
本安型    ExiaⅡCT4-T6 Ga；ExiaD 20 T135℃
隔爆型    Exd ⅡCT6 Gb;   ExtD A21IP66 T80℃

14. 防护等级：
IP65    用于室内外安装（尘密，喷水）
IP66    强力射水
IP67    短时间浸水
IP68    适用于连续浸水场合安装

15. 环境条件：
环境温度   （-40~+75）℃
相对湿度    （5~90）%
大气压力    （86~106）KPa

SA80T旋进旋涡流量变送器：
输出信号为标准4—20mA电流信号，与计算机或控制系统组成流量测量系统，适用于各种管道计量现场。

SA80T-TP旋进旋涡流量变送器：

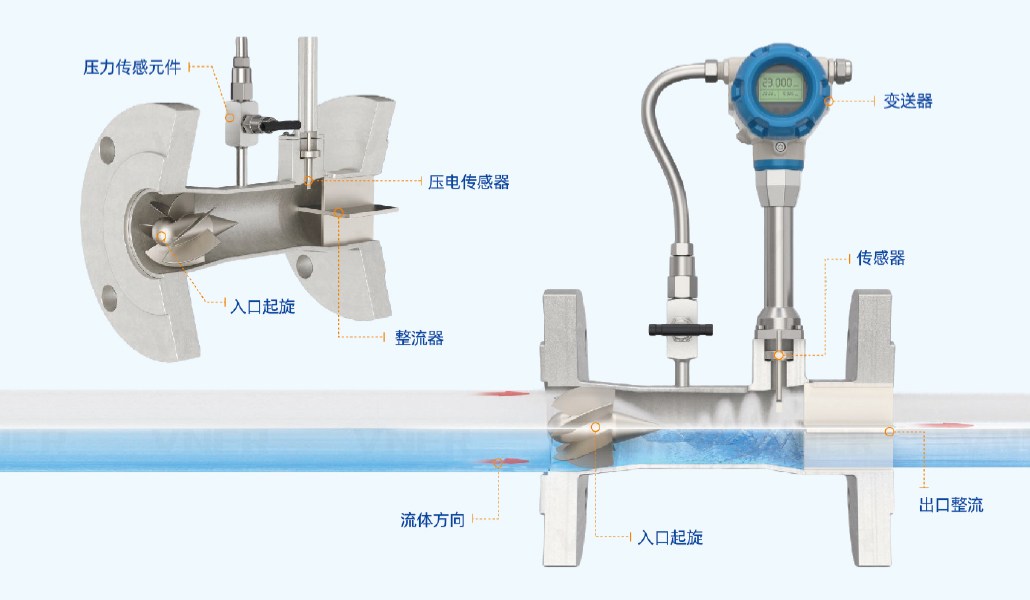

是一种新型旋进旋涡流量计，适用于各种计量、控制场合。它将旋进流量传感器、温度传感器（Pt100/Pt1000）、温度变送器及压力传感器（变送器）集中装于流量计本体上，被测介质的工况体积流量信号、温度信号以及压力信号同时输入到信号转换处理器，进行流量补偿计算并显示出来，输出信号为补偿后的瞬时流量信号（4-20）mA。
