均速管流量计

测量参数

均速管流量计应在下述条件下使用：

——50≤D≤3000

——压力等级：PN10—PN160，Class150—Class2500

——精确度等级：1.0、1.5、2.5

工况参数

——公称压力：PN10～PN160；Class150～Class2500

——介质温度：-196℃～600℃

——介质类型：气体、蒸汽、液体。

结构参数

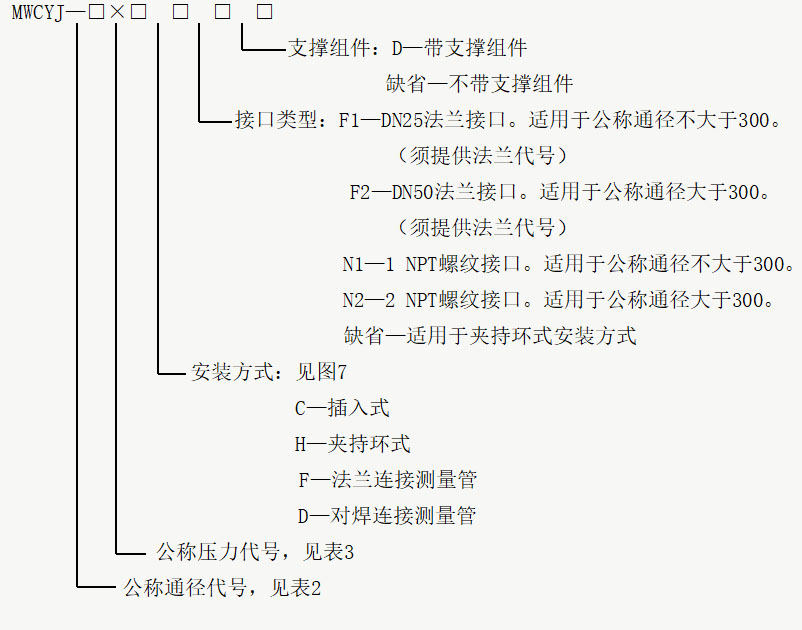

——PN160、Class900、Class1500、Class2500时，只有法兰接口

——接口类型F1和N1：适用于公称通径不大于300。

接口类型F2和N2：适用于公称通径大于300。

——差压变送器品牌：罗斯蒙特

工作原理

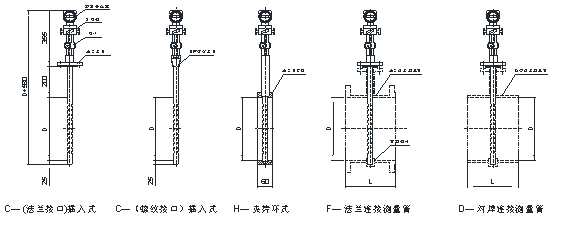

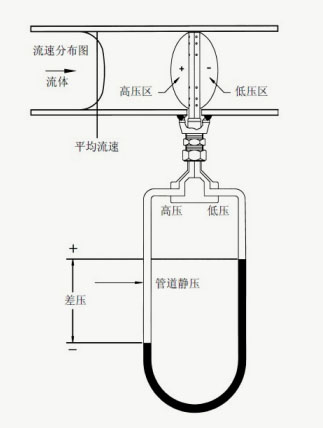

根据管道中流速分布是不均匀原理，将整个圆截面分成四个（或多个）等单元面积，两个半圆和两个半环。检测杆上设有两对总压孔，使它们正好处于每个单元面积之中，所测总压即反映了各个单元面积内的流速大小。并在检测杆中将各点总压平均后和位于检测杆的背流方向轴线位置的静压检测孔测得的静压分别引出流量传感器，形成差压ΔP输出。ΔP与流量qv之间的关系可由式(1-1)确定。（见图7）

式中：α—流量系数；

ε—可膨胀性系数，对于液体，ε=1
